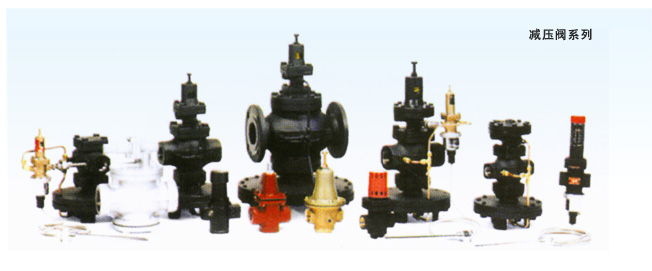

减压阀分为直接作用式和先导式两种减压阀系列。
直接作用式减压阀，用于中高压蒸汽减压，适用于需要较大减压比的设备，管径为DN20~DN150、压力为0.1~2.5MPa 的减压阀。
|
|

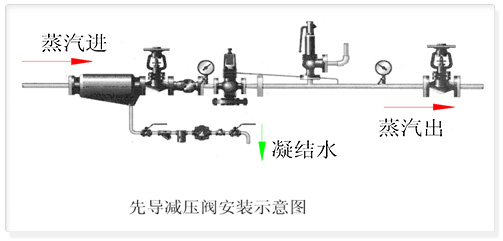

先导式减压阀工作时，由下游的压力感应管把压力反馈给减压阀，在主阀隔膜作用下，调节阀门的开席，即使在下游蒸汽负荷发生较大变化，先导减压阀仍能准确地控制下游压力。
|
|
| |
|
| |
| 减压阀主要技术特性表 |
| 项目 |
阀门
直径 |
流量
范围 |
压力波动
范围 |
调压
范围 |
调压
精度 |
关闭密
封性能 |
压力
范围 |
连接形式 |
|
DN |
Q（%） |
P1（%） |
P2/P1（%） |
% |
% Q |
MPa |
管径≤DN50
是丝扣连接。
管径≥DN65
是法兰连接 |
| 直接作用式 |
20-150 |
100--5 |
80--105 |
70--10 |
±10 |
<=0.086 |
0.1—2.5 |
| 先导活塞式 |
20-200 |
100--5 |
80--105 |
80--10 |
±5 |
<=0.05 |
0.1—3.0 |
| 先导膜片式 |
20-150 |
100--5 |
80--105 |
90--10 |
±1 |
<=0.01 |
0.1—3.0 |
|
|
|
| |
|
| |
 |
|
|
| |
|
 |
|
|

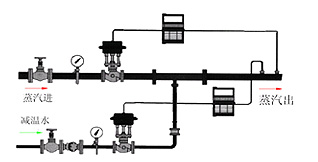

高压过热蒸汽进入设备前，需要经过减温减压来满足设备工艺的要求。减温减压装置通过减压阀调节蒸汽压力，利用低温水减温器降低过热蒸汽温度，蒸汽通过减温减压后达到工艺要求的蒸汽指标。
|
|
 |
|
| |
 |
|
|
减温减压根据实际需要可分为：

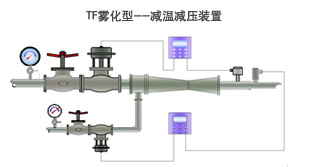

(1)雾化型减温减压装置

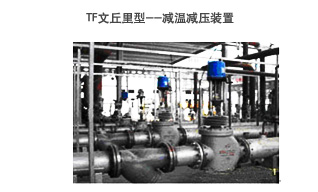

(2)文丘里型减温减压装置
|
|
(1)进口蒸汽压力P1≦5.4MPa,进口蒸汽温度1≦485℃。
(2)出口流量Q：理想流量变化范围为30%~100%Q，若有特殊要求，可与本公司协商另定。
(3)出口蒸汽压力P2：调节精度不低于2.5级；出口蒸汽温度t2；高于饱和3—5℃。
|
|
 |
|
| |
|
 |
|
|
 |
减温减压装置主要参数表 |
型号 |
TF喷射型----减温减压装置 |
TF雾化型---减温减压装置 |
减温器流量调节比 |
5：1 |
50：1 |
减温水压力 |
蒸汽压力+0.05MPa |
等于蒸汽压力 |
材质 |
蒸汽温度小于400℃时，阀体及附件为碳钢，喷嘴、扩管为不锈钢
蒸汽温度大于400℃时，受压部分为铬钼不锈钢 |
管径尺寸 |
DN50、65、80、100、150、200、250、300、350、400. |
连接形式 |
(HG20592-97)法兰连接 |
|
 |
|
| |
|
 |
|
|
在生产过程中，产品品质的优劣与温度控制有很大关系，设备的使用安全、寿命也与温度有关。安全适用的设备、高质量的产品要有稳定的温度控制，北京市拓峰科技提供既安全、又稳定、且节能的温度控制方案。 |
 |
|
|

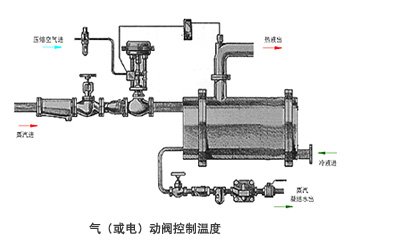

(1)温度传感连气（或电动）调节阀，调节温度
(2)温度传感连自作用调节阀，调节温度 |
|
 |
|
| |
|

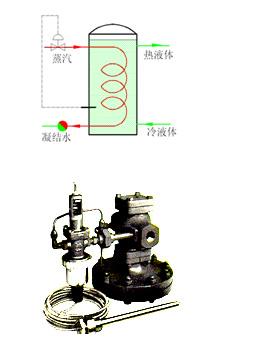

(1)温度传感器测得温度变化时，传导液体调整阀门的开度，以达到控制被加热介质的温度。
(2)传导液体按温度变化均匀的、按比例调节阀门开度。
(3)广泛应用于加热设备、或冷却设备等需要温度精确控制的场合。
|
|
| |
|
 |
|
|
 |
|
型号 |
WK--1型 |
WK--2型 |
WK--3型 |
温控范围 （℃ ) |
-15-50 |
40--110 |
90—160 |
工作温度 |
≦180 |
≦220 |
≦220 |
温控感应线长 (m) |
5--20 |
5--20 |
5—20 |
连接直径DN(mm) |
15--50 |
20--80 |
20—100 |
连接方式 |
英制丝扣,法兰连接(可选) |
过载保护 |
根据客户要求设定 |
|
|
|
 |
|
无需电力驱动，泵的动力采用少量蒸汽或压缩空气。
无振动、噪音小。
安装简单，泵连上外接管路即可使用。
适合于任何凝结水回收的地点。
|
|
 |
|
凝结水自动回收泵结构紧凑、占用空间小。
排量在0.5吨---35吨/小时之间可选，运行稳定、可靠。
核心部件采用美国特殊材质，经过先进工艺制成，使用寿命长。
输送凝结水动力不需要电力，系统防爆设计，尤其适于在防爆区中运行。
|
|
 |
|
| |
PT型疏水泵型号在不同压差下的凝结水排量 |
型号 |
凝结水进水压头为150mm |
凝结水进水压头为300mm |
进水压头600mm |
| PT-204a |
PT-206a |
PT-308a |
PT-312a |
PT-516a |
接口管径 |
DN25×DN25 |
DN40×DN40 |
DN50×DN50 |
DN80×DN50 |
DN100×DN100 |
驱动
压力 |
提升
高度 |
蒸汽
驱动 |
空气
驱动 |
蒸汽
驱动 |
空气
驱动 |
蒸汽
驱动 |
空气
驱动 |
蒸汽
驱动 |
空气
驱动 |
蒸汽
驱动 |
空气
驱动 |
| Mpa |
Mpa |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
0.17
0.35
0.5
0.7
0.85 |
0.1 |
680
907
953
957
964
|
907
1021
1134
—
—
|
1088
1451
1497
1520
1542
|
1225
1542
1588
—
—
|
3175
4354
4899
5080
5162
|
4581
5534
5942
—
—
|
4082
5806
6441
6486
6849
|
5080
6260
6804
—
—
|
16656
20501
23159
25254
27013 |
|
|
23035
26315
27907
28233
29594 |
|
0.25
0.35
0.5
0.7
0.85 |
0.17 |
680
771
862
907
953
|
771
907
1043
—
—
|
953
1089
1225
1270
1315
|
1043
1179
1315
—
—
|
3221
3765
4581
4527
4672
|
4173
5080
5761
—
—
|
3674
4627
5670
5761
5897
|
5216
5783
6123
—
—
|
13251
15156
17485
19257
20706
|
|
|
20973
24211
25544
27280
— |
|
0.35
0.4
0.5
0.7
0.85 |
0.28
|
635
680
771
816
871
|
771
907
998
—
—
|
680
907
1043
1089
1134
|
907
1043
1134
—
—
|
2585
1994
3447
3810
4264 |
3447
3992
4581
—
— |
2994
3810
4445
4581
4672
|
4445
4763
5761
—
— |
11889
12407
13042
13860
14494
|
|
|
18708
19971
21517
24022
— |
|
0.45
0.5
0.7
0.85 |
0.4 |
499
590
726
780
|
907
1043
—
—
|
522
601
862
907
|
907
1043
—
—
|
2041
2132
2903
2994 |
3175
3221
—
— |
2722
2903
3221
3357 |
4627
4717
—
— |
|
|
|
|
|
|
| |
|
 |
|
| |
|
| |
 |
|
|
| |
|
|

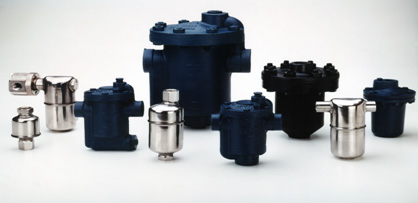

本公司与美国阿姆斯壮国际公司合资生产的疏水阀系列产品，在阿姆斯壮有百年生产历史，其中倒吊桶疏水阀、浮球疏水阀广泛使用在国际、国内的石油化工、食品、医药行业。
|
|
启动快、疏水流畅不堵塞，安全可靠。
使用寿命长（在中压系统使用寿命达三年以上）。
工作压力范围宽，工作压力可选在0.02—12.4MPa之间。
工作流量大，流量可选在100kg/h—127.5t/h。
|
 |
|
| |
 |
 |
|
| |
|
 |
|
蒸汽疏水阀性能参数 |
型式 |
阀体
材质 |
接口管径DN（mm） |
最大
压力 MPa |
最高
温度
℃ |
最大
排量
kg/h |
连接形式 |
| 倒吊桶 |
铸铁 |
15，20，25，32，40，50，65 |
1.7 |
232 |
9,000 |
螺纹/法兰可选 |
| 碳钢 |
15，20，25 |
4.1 |
343 |
1,995 |
螺纹/法兰可选 |
| 不锈钢 |
15，20，25 |
4.5 |
427 |
1,995 |
螺纹/法兰可选 |
| 锻钢 |
15，20，25，32，40，50 |
18.6 |
538 |
8,600 |
螺纹/法兰可选 |
| 杠杆浮球 |
铸铁 |
15，20，25，32，40，50 |
1.7 |
232 |
94,545 |
螺纹/法兰可选 |
| 碳钢 |
15，20，25，32，40，50 |
3.1 |
338 |
127,273 |
螺纹/法兰可选 |
| 膜盒 |
不锈钢 |
8，10，15，20，25 |
2.8 |
338 |
725 |
螺纹/法兰可选 |
| 碳钢 |
15，20，25 |
4.1 |
399 |
725 |
螺纹/法兰可选 |
| 波纹管 |
不锈钢 |
15，20，25 |
2.8 |
316 |
1,568 |
螺纹/法兰可选 |
| 双金属片 |
碳钢 |
15，20，25 |
10.3 |
482 |
4,540 |
螺纹/法兰可选 |
| 受控圆盘 |
碳钢 |
15，20，25 |
4.1 |
338 |
1,293 |
螺纹/法兰可选 |
|
|
| |
注：疏水阀的实际疏水量与蒸汽压力、蒸汽负荷、疏水阀工作背压有关系 |
|
|
 |
|
| |
|
 |
 |
|
|
|
在生产过程中，产品品质的优劣与温度控制有很大的关系，设备的使用安全、寿命也与温度有关。安全适用的设备、高质量的产品要有稳定的温度控制，北京拓峰科技提供既安全、又稳定、且节能的温度控制方案。 |
|
|
|
 |
|
|
蒸汽管网启动时，快速排除空气。
蒸汽管网运行时，及时排除凝结水。
在压力、温度范围变化大的蒸汽管网下能正常工作安全可靠。
广泛用于热力蒸汽管网和石油化工伴热管线上的疏水。
|
|
|
| |
|
|
|
 |
|
|
|
 |
|
|
疏水阀
连接类型 |
(英制)丝扣连接 |
(HG20592-97)法兰连接 |
| 疏水形式 |
热力、浮球、倒吊桶
三种形式可选 |
热力、浮球、倒吊桶
三种形式可选 |
| 管径 |
1/2吋---2吋 |
DN15—DN50 |
| 适用压力 |
0.1Mpa—4.0MPa |
0.1Mpa—4.0MPa |
| 最大允许背压 |
工作压力的80% |
工作压力的80% |
| 疏水量 |
100---2000（kg/h） |
100---2000（kg/h） |
| 阀体、阀芯材质 |
铸钢、不锈钢 |
铸钢、不锈钢 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
